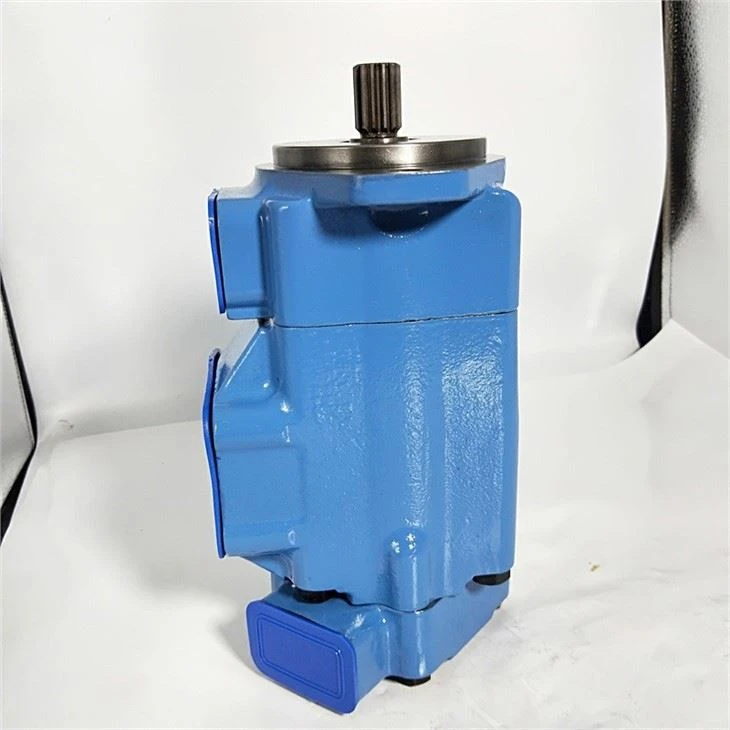

EATON VICKERS duplexní čerpadlo řady V 2520V 2525V 3520V 3525V 4520V 4525V 4535VJednotka se skládá hlavně z těla, krytu, hnací kazety a hřídele. Rotační pohyb je vyvíjen v kazetě, která se v zásadě skládá z prstence, rotoru, deseti lopatek a dvou přítlačných desek. Rotor je drážkovaný a lícuje s výstupní hřídelí, která je nesena kuličkovým ložiskem v tělese a pouzdrovým ložiskem v přítlačné desce krytu. Lopatky se radikálně posouvají ve štěrbinách rotoru a při otáčení rotoru sledují eliptický obrys prstence. Tyto lopatky jsou drženy proti prstenci kombinací pružiny a odstředivých sil. Porty jsou umístěny v těle a krytu. Směr otáčení hřídele je řízen směrem proudění tekutiny těmito porty. Tlak je utěsněn od jednoho portu k druhému teflonovým těsnícím kroužkem v tělese na obvodu kroužku. Odvodnění je přivedeno přes externí přípojku v krytu. Kazeta je sešroubována dohromady a lze ji opravovat jako kompletní sestavu. Polohovací kolíky umisťují prstenec vzhledem k přítlačným deskám a stejným způsobem dva momentové kolíky umísťují kazetu do krytu. Kryt lze sestavit ve čtyřech polohách vzhledem k tělu. Změna pozice portu se provádí otočením krytu a kazety. |





![]()

![]()

![]()
